Der Sicherheitslager Raum – welche Ausführung benötige ich für meine Zwecke?

Der Sicherheitslager Raum – welche Ausführung benötige ich für meine Zwecke?

Geschätze Lesezeit: 20 Minuten

Für viele Anwendungen im Bereich der Gefahrstofflagerung ist der begehbare Sicherheitslager-Raum die optimale Lösung. Für kleinere Budgets kann hier ein absolut sicheres und gesetzeskonformes Gefahrstofflager realisiert werden. Durch Modulbauweise und Modelle aus der Serienfertigung können hier Kostenvorteile erzielt werden. Von „kompakt“ bis „großzügig“ – von „ausreichend“ bis „flexibel“ bieten wir viele Möglichkeiten. Wir führen zum Beispiel verschiedene Baureihen mit den Produktbezeichnungen SRC-W, SRC-N, SRC-TB und SRC-TA, in denen je nach Ausstattung verschiedene Stoffgruppen gelagert werden können. Beispielsweise umweltgefährdende, toxische oder auch entzündliche Stoffe. Es bleibt nur die Frage „welches Modul ist für mich das Richtige?“. Und genau hier setzen wir an und möchten dazu praxisorientierte Antworten geben.

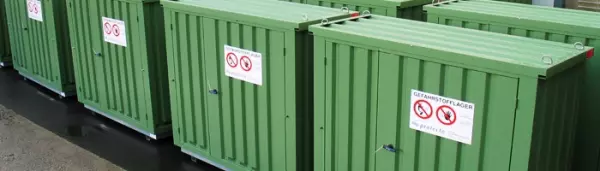

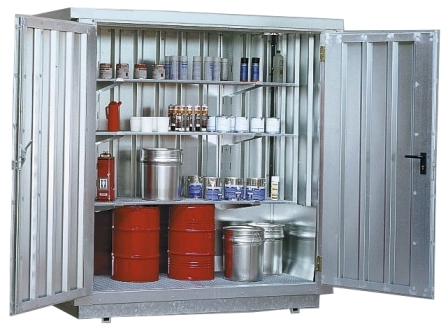

Lagerung von wassergefährdende Stoffen (nicht temperaturempfindlich)

Zur Lagerung von wassergefährdenden Stoffen, die nicht temperaturempfindlich sind, eignen sich die Raumcontainer der Baureihe SRC-W. Diese Module verfügen über eine geprüfte und verzinkte Auffangwanne, ausgeführt nach der DIBt-Zulassung Z-38.5-229, mit einem Aufbau aus stabilen, verzinkten Trapezprofilen. Wahlweise kann das Sicherheitslager auch zusätzlich mit einer Lackierung in Standard-RAL-Farben versehen werden. So kann sich der Modul-Container optisch gegebenenfalls besser in eine Umgebung oder eine bestehende Anlage integrieren. In diesem Sicherheitslager der Baureihe SRC-W können Sie Gefahrstoffe der Wassergefährdungsklassen 1-3 (WGK 1, WGK 2 und WGK 3) einlagern. Im Innenraum sorgen Einleitbleche dafür, dass im Havariefall auslaufende Flüssigkeiten vollständig in die Auffangwanne geleitet werden. Das Auffangvolumen muss natürlich auf die Lagermenge und die Gebinde abgestimmt sein (10% der Gesamtlagermenge, jedoch mindestens das größte eingelagerte Gebinde).

Die eingelagerten Gebinde (Fässer, Kanister, Flaschen) befinden sich auf einem Gitterrost-Fußboden. Somit stehen die Behälter nicht in der ausgelaufenen Flüssigkeit. Dieser Fußboden ist mit 1000 kg/m² belastbar und somit auch zum Abstellen von größeren Gebinden geeignet. Die verzinkte Auffangwanne des Sicherheitslagers ist beständig gegen Stoffe gemäß Medienbeständigkeitsliste DIN 6601. Optional sind viele Ausstattungsmöglichkeiten wie z.B. Beleuchtung, technische Lüftung, Regale und Auffahrrampen verfügbar. Als Zugangsmöglichkeit ist eine mit 129 cm bereits extrabreite 1-flügelige oder eine 194 cm breite 2-flügelige Tür wählbar, wobei die allermeisten Anwender bereits mit der einflügeligen Variante die notwendige Türöffnung zur Bestückung erreichen. Die Türen können in den meisten Modulen sowohl in der Kurzseite als auch in der Längsseite positioniert werden. Auch ein praktisches Schiebetor wäre bei vielen Modellen möglich. Das Schiebetor hat gerade im Außenbereich, wo Windlasten wirken, deutliche Vorteile gegenüber den Flügeltüren. Ein Gefahrstofflager kann als Einzelcontainer oder in einer Kombination aufstellbar.

Die Sicherheitslager-Räume der Baureihe SRC-W sind zum Beispiel in verschiedenen Modulen mit der Bezeichnung 1 bis 6 lieferbar. Die Modulreihen 3 bis 5 sind sogar um 2 beziehungsweise 3 Module erweiterbar. Sie tragen dann die Typenbezeichnung SRC 3.1, SRC 3.2, SRC 3.3 usw. So entstehen verschiedene Größen von ca. 1,8m² bis zu ca. 34m² Lagerfläche. Für den Anwender steht immer die optimale Größe zur Verfügung. Mit den optional erhältlichen Kranösen kann das Gefahrstofflager bequem entladen, transportiert und bei einem Standortwechsel auf dem Betriebsgelände einfach versetzt werden.

Typische Anwendungsbeispiele: Reinigungsmittellager, Chemikalienlager, Einhausung für Dosieranlagen, WHG-Lager, Lager für wassergefährdende Flüssigkeiten


Lagerung von wassergefährdende Stoffen (temperaturempfindlich)

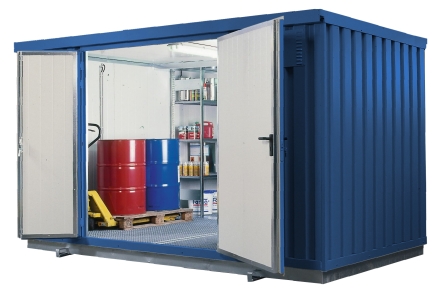

Sicherheitslager Raum isoliert für wassergefährdende Stoffe PROTECTO Wassergefährdende Stoffe, die über einer Auffangwanne gelagert werden müssen, können auch temperaturempfindlich sein. Wenn zum Beispiel Pflanzenschutzmittel einer Temperatur von unter 0°C ausgesetzt worden sind, kann es sein, dass der Wirkstoff unbrauchbar geworden ist. Dies kann auch bei vielerlei Reinigungsmitteln und Produktionszusätzen (z.B. Haftmittel für Asphalt, Härter, Weichmacher etc.) vorkommen. Solche Stoffe werden in der Regel temperiert (frostfrei) oder klimatisiert (bei Wärmeempfindlichkeit) gelagert.

TIPP: Sollten Sie auf dem Etikett der Gebinde oder Behälter nicht erkennen, wie der Stoff zu lagern ist, empfiehlt es sich die Sicherheitsdatenblätter zu sichten oder den Hersteller/Vertreiber zu diesem Thema zu kontaktieren.

Für solche Fälle kann ein Sicherheitslagerraum der TB-Baureihe mit isolierten Wänden zum Einsatz kommen. Die fünfseitig angebrachte Wärmeisolierung mit 45 mm Wärmeschutz-Isolierpaneele ist beidseitig mit verzinkten Blechen kaschiert und besteht aus einem schwer entflammbaren Material der Baustoffklasse B1 gemäß DIN 4102. Der Sicherheitsraumcontainer kann ebenfalls mit verzinkter als auch mit einer lackierten Oberfläche geliefert werden. Diese isolierte Variante der W-Baureihe kann außerdem zusätzlich zu den oben genannten Ausstattungsmöglichkeiten mit einer Heizung oder einer Klimatisierung versehen werden. Außer der Isolierung entspricht der Aufbau und der mögliche Einsatzzweck dieses Sicherheitslagers weitestgehend der unisolierten Variante und verfügt natürlich ebenfalls über die DIBt-Zulassung Z-38.5-229.

Typische Anwendungsbeispiele: Pflanzenschutzmittellager, Reinigungsmittellager, Chemikalienlager, Einhausung für Dosieranlagen, Löschmittellager


Lagerung entzündlicher und hochentzündlicher Flüssigkeiten
(nicht temperaturempfindlich)

Sicherheitslager Raum für entzündliche Stoffe PROTECTO Von diesen Stoffen geht, neben der Wassergefährdung, auch eine Brandgefahr aus. Daher sind bei der Lagerung von entzündlichen und hochentzündlichen Flüssigkeiten (R10, R11, R12) weitere Regeln und Vorgaben zu beachten. Für einen solchen Anwendungsfall können Sie, unter Einhaltung der Sicherheitsabstände gemäß TRGS 510, auf einen Sicherheitslager Raum der Baureihe SRC-N zurückgreifen. Das N steht in diesem Fall für die natürliche Belüftung. Die Basis für dieses Modell ist die geprüfte und flüssigkeitsdichte Auffangwanne sowie der nicht isolierte Aufbau aus Trapezblech. Jedoch ist für die passive Lagerung (passiv = keine Ab- oder Umfüllvorgänge im Lager) ein Luftwechsel vorgeschrieben. Dieser wird bei diesem Sicherheitscontainer mit einer natürlichen Belüftung durch eine umlaufende Mikro-Lochung realisiert. Mit dieser natürlichen Lüftung erreichen die Sicherheitslager einen 5-fachen Luftwechsel pro Stunde. Ein weiterer Vorteil dieser Mikro-Lochung gegenüber herkömmlichen Belüftungsschlitzen besteht im Schutz vor dem Eindringen von Klein- und Nagetieren. Fraß-Schäden an den eingelagerten Medien sind nahezu ausgeschlossen. Weiterhin gelangt kein umherwehendes Laub, Schmutz oder Schnee in das Lager. So werden Reinigungsprozesse auf ein Minimum reduziert. Ansonsten sind nahezu alle optionalen Zubehör- und Ausstattungen aus der W-Baureihe auch für die N-Baureihe in explosionsgeschützter Ausführung verfügbar.

Typische Anwendungsbeispiele: Kraftstofflager, Benzinlager, Öl-Lager, Lager für Lösungsmittel, Lagercontainer für den Forst- und GaLa-Baubereich (Kraftstoffe, Öle, Fette)


Lagerung entzündlicher und hochentzündlicher Flüssigkeiten
(temperaturempfindlich)

Sicherheitslager Raum für entzündliche Stoffe PROTECTO isoliertAuch entzündliche und hochentzündliche Flüssigkeiten können temperaturempfindlich sein. Oder man benötigt die Flüssigkeit in einer bestimmten Temperatur zur Weiterverarbeitung in der Produktion. Hier wäre die Lagerung wiederum in einem Gefahrgutlager mit Wärmeschutz-Paneelen isolierten Container notwendig. Die Paneele aus nicht brennbarem Isoliermaterial der Baustoffklasse A1 gemäß DIN 4102  sind beidseitig mit verzinkten Blechen kaschiert. Dieser Sicherheitslager-Raum wird dann mit einer Heizung oder einer Klimatisierung in explosionsgeschützter Ausführung ausgerüstet. Außerdem verlangen die Vorschriften, dass eine Belüftung stattfindet. Bei diesem Modul-Container kann dies über eine technische Zwangsbelüftung (ex-geschützt) realisiert werden. Diese Lüftung sorgt für den vorgeschriebenen Luftwechsel bei passiver (passiv = keine Ab- oder Umfüllvorgänge im Lager) oder aktiver (aktiv =  Ab- oder Umfüllvorgänge im Lager finden statt) Lagerung. Auch für dieses Gefahrstofflager sind nahezu alle bisher genannten Zubehörteile verfügbar. Alle elektrischen Einbauteile müssen in ex-geschützter Ausführung verbaut werden.

Typische Anwendungsbeispiele: Kraftstofflager, Benzinlager, Lager für Lösungsmittel, Lagercontainer für den Forst- und GaLa-Baubereich


Zusammenfassung der Ausstattungsmerkmale und Zubehör für Sicherheitslager Raum

  • DIBt-Zulassung Z-38.5-229
  • in verschiedenen Größen (von ca. 1,8m² bis zu ca. 34m²) erhältlich
  • als Einzelcontainer oder durch Modulbauweise Zusammenstellung nach Wunschgröße bei vielen Modellen möglich
  • wahlweise 1- oder 2-flügelige Tür
  • teilweise Schiebetor (je nach Größe und Ausführung) möglich
  • nahezu alle Modelle in fertig montierten Ausführungen
  • Oberfläche verzinkt oder verzinkt und lackiert (Standard-RAL-Farben – Sonderfarben auf Wunsch)
  • geprüfte Auffangwanne (ausgeführt nach der DIBt-Zulassung Z-38.5-229) mit Flüssigkeitseinleitbleche
  • PE-Einlegefolie für Auffangwanne (zum Auffangen von aggressiven Medien)
  • Stellebene mit herausnehmbaren Gitterrosten (Belastung 1000 kg/m²)
  • Dach begehbar, ausgelegt für 125 kg/m² Schneelast
  • Entwässerung über innenliegende Regenrinnen
  • nahezu alle Modelle auch in erhöhter Ausführung lieferbar (+ 300 mm)
Sicherheitslager PROTECTO Wandausführung

lieferbare Module - vom SRC 1.1 bis zum SRC 6.3 - verschiedene Lagerflächen von 2-36 m² realisierbar

Sicherheitslager Matrix modularer Aufbau
Die obenstehende Grafik zeigt die Möglichkeiten und Kapazitäten bei dem modularen Aufbau des Sicherheitslagers. Wir sehen eine Draufsicht auf die entsprechenden Lagerflächen. Die Kreise stellen handelsübliche 200l-Stahlfässer dar. Wie Sie erkennen, können in einem SRC 1.1 bis zu 3 Fässer und ggf. zusätzliche Kleingebinde gelagert werden. In einem SRC 2.1 finden bis zu 9 Stahlfässer ihren Platz. Ab dem Typ SRC 3.1 können Sie das Sicherheitslager modular Ihren Bedürfnissen anpassen und auswählen. Noch Fragen offen? Unsere Fachberater helfen Ihnen gerne weiter

optionales Zubehör

  • Auffahrrampe
  • Einbauregale
  • Langfeldleuchten (auch in ex-geschützter Ausführung)
  • Heizungen (auch in ex-geschützter Ausführung)
  • Technische Lüftung (auch in ex-geschützter Ausführung)
  • Kranösen
  • Wartungen


Fazit

Für nahezu alle Anwendungen und Gegebenheiten bei der Gefahrstofflagerung kann ein Sicherheitslager-Raum, in einer auf den Kunden zugeschnittenen Ausstattung, eingesetzt werden. 4 Baureihen mit jeweils verschiedenen Größen und Ausstattungsmöglichkeiten sorgen für maximale Flexibilität bei der Errichtung eines Gefahrstofflagers. Die standardisierte Serienfertigung der Module und das zurückgreifen auf gängige Zubehörteile bieten enorme Kostenvorteile bei der Konfiguration der verschiedenen Modelle nach Ihren, beziehungsweise den umfangreichen gesetzlichen Vorgaben.
