Gase werden in unterschiedlichen Branchen bzw. Betrieben und Laboren eingesetzt. Gase, die unter hohem Druck in Behältern mit einem Fassungsvermögen von mehr als 2,5 Litern aufbewahrt werden, müssen in speziell dafür vorgesehenen Lagern untergebracht werden.
PROTECTO bietet ein breites Sortiment an Gefahrstofflagern, die den Anforderungen der TRGS 510 entsprechen. Sie schirmen Druckgasflaschen sowohl von innen nach außen als auch von außen nach innen sicher ab, sodass Arbeits- und Umweltschutz gewährleistet sind.
Größe (ØxH): 860 x 1050 mmSchutzart: IP40Digitalthermostat mit Heizbereich 0-40°Cmit Silikon imprägniertes GewebeIsolierung aus GlaswolleTeflon-Heizdrahtverstellbare Schnellverschlüsse3 Meter Netzkabel (kein Stecker)SicherheitsthermostatBei der Arbeit in Laboren oder anderen Industrien ist ein konstanter Gasfluss erforderlich. Normalerweise ist das Gas aus unter Druck stehenden Flaschen zugeführt, wo die Gase in flüssiger Form gelagert werden.Sinkt der Füllstand der Flüssiggase schnell ab, kann eine Vereisung am Zylinder auftreten, was die Durchflussmenge deutlich beeinflusst.Durch die Installation des Gasflaschen-Heizmantels können Sie Frostbildung verhindern und sichern die konstante und stabile Durchflussmenge, die für Ihren Prozess erforderlich ist. Dies ist besonders wichtig bei Verwendung von Kalibriergasen, wo Wiederholbarkeit entscheidend ist.Ausgestattet mit einem einfach zu bedienenden digitalen Thermostat mit einem Heizbereich von 0 - 40ºC ist dieser Heizmantel ideal für viele Gasarten.Der Heizmantel für Gasflaschen zeichnet sich durch eine besonders stabile, langlebige und hochwertige Leichtbauweise aus. Die Schnellverschlüsse ermöglichen es, die Heizung einfach am Gaszylinder anzubringen.Das strapazierfähige Material und die sichere Installation des Heizmantels macht es auch optimal für den Transport.
Größe (ØxH): 860 x 1050 mmSchutzart: IP40Digitalthermostat mit Heizbereich 0-90°Cmit Silikon imprägniertes GewebeIsolierung aus GlaswolleTeflon-Heizdrahtverstellbare Schnellverschlüsse3 Meter Netzkabel (kein Stecker)SicherheitsthermostatBei der Arbeit in Laboren oder anderen Industrien ist ein konstanter Gasfluss erforderlich. Normalerweise ist das Gas aus unter Druck stehenden Flaschen zugeführt, wo die Gase in flüssiger Form gelagert werden.Sinkt der Füllstand der Flüssiggase schnell ab, kann eine Vereisung am Zylinder auftreten, was die Durchflussmenge deutlich beeinflusst.Durch die Installation des Gasflaschen-Heizmantels können Sie Frostbildung verhindern und sichern die konstante und stabile Durchflussmenge, die für Ihren Prozess erforderlich ist. Dies ist besonders wichtig bei Verwendung von Kalibriergasen, wo Wiederholbarkeit entscheidend ist.Ausgestattet mit einem einfach zu bedienenden digitalen Thermostat mit einem Heizbereich von 0 - 90ºC ist dieser Heizmantel ideal für fast alle Gasarten - zum Beispiel SF6, Propan, Stickstoff, Sauerstoff, BCl3, WF6 und HF.Der Heizmantel für Gasflaschen zeichnet sich durch eine besonders stabile, langlebige und hochwertige Leichtbauweise aus. Die Schnellverschlüsse ermöglichen es, die Heizung einfach am Gaszylinder anzubringen.Das strapazierfähige Material und die sichere Installation des Heizmantels macht es auch optimal für den Transport.
Außenmaße (LxBxH): 1100 x 850 x 1200 mmTragkraft: 1500 kgKapazität: 12 x 50l DruckgasbehälterGewicht: 110 kgGasflaschenpalette für den sicheren innerbetrieblichen TransportDie SAFE Gasflaschenpalette kann sicher per Stapler, per Hubwagen oder Kran bewegt werden. Die integrierte Auffahrrampe erleichtert das Be- und Entladen der Palette.Der im Raster verstellbare Haltebügel arretiert auch auf die hintere und mittlere Reihe, sichert somit die Gasflaschen gegen Umfallen beim innerbetrieblichen Transport und erleichtert darüber hinaus das Bestücken und die Entnahme von einzelnen Gasflaschen.Die Gasflaschenpalette kann genutzt werden sowohl zur Lagerung gefüllter als auch leerer Gasflaschen.Die verzinkte Gasflaschenpalette ist gefertigt aus einem stabilen Vierkantrohr-Rahmen und einer integrierten, ebenfalls verzinkten Auffahrrampe.4 Kranösen erleichtern das Anheben und Versetzen, Staplertaschen das Verfahren mit Stapler oder Hubwagen.Gütegeprüfte Qualität mit CE Kennzeichnung.bestehend aus einem soliden Vierkantrohr-Rahmen, verzinktSicherheitsbügel aus 40 x 30 x 3 mm Rohrmit Rastersystem zur Sicherung in jeder Reiheintegrierte Auffahrrampe4 Stück Kranösen
Türmaß BxH: 1.270 x 1.890 mmAußenmaß BxTxH: 1.420 x 1.080 x 2.250 mmInnenmaß BxTxH: 1.300 x 800 x 2.000 mmDachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3Bodenbelastung: 750 kg/m² Gewicht: ca. 190 kgLagerkapazität: 14 Flaschen technische Gase 50 l oder: 11 Flaschen Propangas 33 kg oder: 22 Flaschen Propangas 11 kg (mit zusätzlichen Gitterrostregalböden)gebaut unter Berücksichtigung der TRGS 510Technische Beschreibung:Außenmaße ohne Berücksichtigung von AnbautenInnenmaße ohne Berücksichtigung von EinbautenWand: sendzimirverzinktes vertikales TrapezblechDach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der LängsseiteTür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißtTüranschlag DIN rechtsBoden: verzinkter Stahlrahmen abgedeckt mit herausnehmbaren und verzinkten Gitterrosten, Maschenweite 33 x 33 mm, Flächenlast 750 kg/m²Anschlusspunkt zur ErdungHaltevorrichtung, verstellbar entsprechend der Flaschenart, mit zusätzlichen Sicherungsketten, komplett verzinktEinsatzgebiet:zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhaltenAufstellort:Außenaufstellungmontierte AusführungStatische Grundlagen:prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen - DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung) - DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)Zertifikate:- Gütesiegel Sicher mit System der Berufsgenossenschaft- DIN ISO 9001 Zertifizierung - CE KennzeichnungKundenseitige Leistungen:- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206- Aufstellung, Ausrichtung und Verankerung- Erdungsanschluss - Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)
Türmaß BxH: 1.270 x 1.940 mmAußenmaß BxTxH: 1.420 x 1.080 x 2.250 mmInnenmaß BxTxH: 1.300 x 800 x 2.080 mmDachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3Gewicht: ca. 152 kgLagerkapazität: 14 Flaschen technische Gase 50 l oder: 11 Flaschen Propangas 33 kg oder: 22 Flaschen Propangas 11 kg (mit zusätzlichen Gitterrostregalböden)gebaut unter Berücksichtigung der TRGS 510Technische Beschreibung:Außenmaße ohne Berücksichtigung von AnbautenInnenmaße ohne Berücksichtigung von EinbautenWand: sendzimirverzinktes vertikales TrapezblechDach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der LängsseiteTür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißtTüranschlag DIN rechtsEinsatzgebiet:zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhaltenAufstellort:Außenaufstellungmontierte AusführungStatische Grundlagen:prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen - DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung) - DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)Zertifikate:- Gütesiegel Sicher mit System der Berufsgenossenschaft- DIN ISO 9001 Zertifizierung - CE KennzeichnungKundenseitige Leistungen:- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206- Aufstellung, Ausrichtung und Verankerung- Erdungsanschluss - Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)
Türmaß BxH: 1.270 x 1.890 mmAußenmaß BxTxH: 1.420 x 1.490 x 2.250 mmInnenmaß BxTxH: 1.300 x 1.250 x 2.000 mmDachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3Gewicht: ca. 210 kgLagerkapazität: 25 Flaschen technische Gase 50 loder: 14 Flaschen Propangas 33 kgoder: 28 Flaschen Propangas 11 kg (mit zusätzlichen Gitterrostregalböden)oder : 1 Gasflaschenpalettegebaut unter Berücksichtigung der TRGS 510Technische Beschreibung:Außenmaße ohne Berücksichtigung von AnbautenInnenmaße ohne Berücksichtigung von EinbautenWand: sendzimirverzinktes vertikales TrapezblechDach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der LängsseiteTür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißtTüranschlag DIN rechtsBoden: verzinkter Stahlrahmen abgedeckt mit herausnehmbaren und verzinkten Gitterrosten, Maschenweite 33 x 33 mm, Flächenlast 750 kg/m²Anschlusspunkt zur ErdungHaltevorrichtung, verstellbar entsprechend der Flaschenart, mit zusätzlichen Sicherungsketten, komplett verzinktEinsatzgebiet:zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhaltenAufstellort:Außenaufstellungmontierte AusführungStatische Grundlagen:prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen - DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung) - DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)Zertifikate:- Gütesiegel Sicher mit System der Berufsgenossenschaft- DIN ISO 9001 Zertifizierung - CE KennzeichnungKundenseitige Leistungen:- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206- Aufstellung, Ausrichtung und Verankerung- Erdungsanschluss - Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)
Türmaß BxH: 1.270 x 1.940 mmAußenmaß BxTxH: 1.420 x 1.490 x 2.250 mmInnenmaß BxTxH: 1.300 x 1.250 x 2.080 mmDachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3Gewicht: ca. 172 kgLagerkapazität: 25 Flaschen technische Gase 50 loder: 14 Flaschen Propangas 33 kgoder: 28 Flaschen Propangas 11 kg (mit zusätzlichen Gitterrostregalböden)oder : 1 Gasflaschenpalettegebaut unter Berücksichtigung der TRGS 510Technische Beschreibung:Außenmaße ohne Berücksichtigung von AnbautenInnenmaße ohne Berücksichtigung von EinbautenWand: sendzimirverzinktes vertikales TrapezblechDach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der LängsseiteTür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißtTüranschlag DIN rechtsEinsatzgebiet:zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhaltenAufstellort:Außenaufstellungmontierte AusführungStatische Grundlagen:prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen - DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung) - DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)Zertifikate:- Gütesiegel Sicher mit System der Berufsgenossenschaft- DIN ISO 9001 Zertifizierung - CE KennzeichnungKundenseitige Leistungen:- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206- Aufstellung, Ausrichtung und Verankerung- Erdungsanschluss - Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)
Türmaß BxH: 1.800 x 1.890 mmAußenmaß BxTxH: 2.100 x 1.140 x 2.250 mmInnenmaß BxTxH: 2.000 x 970 x 2.000 mmDachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3Gewicht: ca. 292 kgLagerkapazität: 24 Flaschen technische Gase 50 loder: 14 Flaschen Propangas 33 kgoder: 40 Flaschen Propangas 11 kg (mit zusätzlichen Gitterrostregalböden)gebaut unter Berücksichtigung der TRGS 510Technische Beschreibung:Außenmaße ohne Berücksichtigung von AnbautenInnenmaße ohne Berücksichtigung von EinbautenWand: sendzimirverzinktes vertikales TrapezblechDach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der LängsseiteTür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißtTüranschlag DIN rechtsBoden: verzinkter Stahlrahmen abgedeckt mit herausnehmbaren und verzinkten Gitterrosten, Maschenweite 33 x 33 mm, Flächenlast 750 kg/m²Anschlusspunkt zur ErdungHaltevorrichtung, verstellbar entsprechend der Flaschenart, mit zusätzlichen Sicherungsketten, komplett verzinktEinsatzgebiet:zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhaltenAufstellort:Außenaufstellungmontierte AusführungStatische Grundlagen:prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen - DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung) - DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)Zertifikate:- Gütesiegel Sicher mit System der Berufsgenossenschaft- DIN ISO 9001 Zertifizierung - CE KennzeichnungKundenseitige Leistungen:- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206- Aufstellung, Ausrichtung und Verankerung- Erdungsanschluss - Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)
Türmaß BxH: 1.800 x 1.970 mmAußenmaß BxTxH: 2.100 x 1.140 x 2.250 mmInnenmaß BxTxH: 2.000 x 970 x 2.080 mmDachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3Gewicht: ca. 229 kgLagerkapazität: 24 Flaschen technische Gase 50 loder: 14 Flaschen Propangas 33 kgoder: 40 Flaschen Propangas 11 kg (mit zusätzlichen Gitterrostregalböden)gebaut unter Berücksichtigung der TRGS 510Technische Beschreibung:Außenmaße ohne Berücksichtigung von AnbautenInnenmaße ohne Berücksichtigung von EinbautenWand: sendzimirverzinktes vertikales TrapezblechDach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der LängsseiteTür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißtTüranschlag DIN rechtsEinsatzgebiet:zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhaltenAufstellort:Außenaufstellungmontierte AusführungStatische Grundlagen:prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen - DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung) - DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)Zertifikate:- Gütesiegel Sicher mit System der Berufsgenossenschaft- DIN ISO 9001 Zertifizierung - CE KennzeichnungKundenseitige Leistungen:- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206- Aufstellung, Ausrichtung und Verankerung- Erdungsanschluss - Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)
Türmaß BxH: 1.270 x 1.940 mmAußenmaß BxTxH: 3.050 x 2.170 x 2.250 mmInnenmaß BxTxH: 2.920 x 2.000 x 2.000 mmDachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3Bodenbelastung: 750 kg/m² Gewicht: ca. 560 kgLagerkapazität: 48 Flaschen technische Gase 50 loder: 28 Flaschen Propangas 33 kgoder: 80 Flaschen Propangas 11 kg (mit zusätzlichen Gitterrostregalböden)gebaut unter Berücksichtigung der TRGS 510Technische Beschreibung:Außenmaße ohne Berücksichtigung von AnbautenInnenmaße ohne Berücksichtigung von EinbautenWand: sendzimirverzinktes vertikales TrapezblechDach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der LängsseiteTür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißtTüranschlag DIN rechtsBoden: verzinkter Stahlrahmen abgedeckt mit herausnehmbaren und verzinkten Gitterrosten, Maschenweite 33 x 33 mm, Flächenlast 750 kg/m²Anschlusspunkt zur ErdungHaltevorrichtung, verstellbar entsprechend der Flaschenart, mit zusätzlichen Sicherungsketten, komplett verzinktEinsatzgebiet:zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhaltenAufstellort:Außenaufstellungmontierte AusführungStatische Grundlagen:prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen - DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung) - DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)Zertifikate:- Gütesiegel Sicher mit System der Berufsgenossenschaft- DIN ISO 9001 Zertifizierung - CE KennzeichnungKundenseitige Leistungen:- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206- Aufstellung, Ausrichtung und Verankerung- Erdungsanschluss - Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)
Türmaß BxH: 1.270 x 1.940 mmAußenmaß BxTxH: 3.050 x 2.170 x 2.250 mmInnenmaß BxTxH: 2.920 x 2.000 x 2.080 mmDachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3Gewicht: ca. 360 kgLagerkapazität: 48 Flaschen technische Gase 50 loder: 28 Flaschen Propangas 33 kgoder: 80 Flaschen Propangas 11 kg (mit zusätzlichen Gitterrostregalböden)gebaut unter Berücksichtigung der TRGS 510Technische Beschreibung:Außenmaße ohne Berücksichtigung von AnbautenInnenmaße ohne Berücksichtigung von EinbautenWand: sendzimirverzinktes vertikales TrapezblechDach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der LängsseiteTür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißtTüranschlag DIN rechtsEinsatzgebiet:zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhaltenAufstellort:Außenaufstellungmontierte AusführungStatische Grundlagen:prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen - DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung) - DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)Zertifikate:- Gütesiegel Sicher mit System der Berufsgenossenschaft- DIN ISO 9001 Zertifizierung - CE KennzeichnungKundenseitige Leistungen:- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206- Aufstellung, Ausrichtung und Verankerung- Erdungsanschluss - Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)
Türmaß BxH: 2.750 x 1.940 mmAußenmaß BxTxH: 3.050 x 2.170 x 2.250 mmInnenmaß BxTxH: 2.920 x 2.000 x 2.000 mmDachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3Bodenbelastung: 750 kg/m² Gewicht: ca. 560 kgLagerkapazität: 66 Flaschen technische Gase 50 loder: 36 Flaschen Propangas 33 kgoder: 4 Gasflaschenpalettegebaut unter Berücksichtigung der TRGS 510Technische Beschreibung:Außenmaße ohne Berücksichtigung von AnbautenInnenmaße ohne Berücksichtigung von EinbautenWand: sendzimirverzinktes vertikales TrapezblechDach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der LängsseiteTür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißtTüranschlag DIN rechtsBoden: verzinkter Stahlrahmen abgedeckt mit herausnehmbaren und verzinkten Gitterrosten, Maschenweite 33 x 33 mm, Flächenlast 750 kg/m²Anschlusspunkt zur ErdungHaltevorrichtung, verstellbar entsprechend der Flaschenart, mit zusätzlichen Sicherungsketten, komplett verzinktEinsatzgebiet:zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhaltenAufstellort:Außenaufstellungmontierte AusführungStatische Grundlagen:prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen - DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung) - DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)Zertifikate:- Gütesiegel Sicher mit System der Berufsgenossenschaft- DIN ISO 9001 Zertifizierung - CE KennzeichnungKundenseitige Leistungen:- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206- Aufstellung, Ausrichtung und Verankerung- Erdungsanschluss - Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)
Türmaß BxH: 2.750 x 1.940 mmAußenmaß BxTxH: 3.050 x 2.170 x 2.250 mmInnenmaß BxTxH: 2.920 x 2.000 x 2.080 mmDachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3Gewicht: ca. 360 kgLagerkapazität: 66 Flaschen technische Gase 50 loder: 36 Flaschen Propangas 33 kgoder: 4 Gasflaschenpalettegebaut unter Berücksichtigung der TRGS 510Technische Beschreibung:Außenmaße ohne Berücksichtigung von AnbautenInnenmaße ohne Berücksichtigung von EinbautenWand: sendzimirverzinktes vertikales TrapezblechDach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der LängsseiteTür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißtTüranschlag DIN rechtsEinsatzgebiet:zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhaltenAufstellort:Außenaufstellungmontierte AusführungStatische Grundlagen:prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen - DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung) - DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)Zertifikate:- Gütesiegel Sicher mit System der Berufsgenossenschaft- DIN ISO 9001 Zertifizierung - CE KennzeichnungKundenseitige Leistungen:- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206- Aufstellung, Ausrichtung und Verankerung- Erdungsanschluss - Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)
Außenmaße (BxTxH): 895 x 610 x 2099 mm
Innenmaße (BxTxH): 738 x 408 x 1848 mm
Kapazität: 3 Flasche á 50 Literzur vorschriftsmäßigen Lagerung, zum Bereitstellen und Entleeren von Druckgasflaschen
Baumusterprüfung nach DIN EN 14470-2
TÜV-geprüft nach DIN EN 14727 (Labormöbelnorm)
Klassifizierung Typ G90 gemäß DIN EN 14470-2, Feuerwiderstandsfähigkeit 90 Minuten
mit GS- und CE-Zeichen
Ergonomische Schlossanordnung in Griffhöhe, Schloss ist mit Profilhalbzylinder
2-flügelige Tür, Türöffnungswinkel bis 170°
Be – und Entlüftung in jeder Schrankebene
Abluftanschluss auf der Schrankoberseite NW 75
Oberfläche: Außengehäuse und Flügeltür mit hochbeständiger Pulverbeschichtung lichtgrau RAL 7035; Innenkorpus aus hochwertigen Dekorplatten lichtgrau RAL 7035
Ausstattung:
zwei höhenverstellbare Montageschienen für die Aufnahme von Armaturen
ein Flaschenhalter mit drei Haltegurten
leichtgängige klappbare Auffahrrampe
inklusive Kennzeichnung mit Warnsymbol
Außenmaße (BxTxH): 595 x 610 x 2099 mm
Innenmaße (BxTxH): 438 x 408 x 1848 mm
Kapazität: 1 Flasche á 50 Literzur vorschriftsmäßigen Lagerung, zum Bereitstellen und Entleeren von Druckgasflaschen
Baumusterprüfung nach DIN EN 14470-2
TÜV-geprüft nach DIN EN 14727 (Labormöbelnorm)
Klassifizierung Typ G90 gemäß DIN EN 14470-2, Feuerwiderstandsfähigkeit 90 Minuten
mit GS- und CE-Zeichen
Ergonomische Schlossanordnung in Griffhöhe, Schloss ist mit Profilhalbzylinder
1-flügelige Tür, Türöffnungswinkel bis 170°
Be – und Entlüftung in jeder Schrankebene
Abluftanschluss auf der Schrankoberseite NW 75
Oberfläche: Außengehäuse und Flügeltür mit hochbeständiger Pulverbeschichtung lichtgrau RAL 7035; Innenkorpus aus hochwertigen Dekorplatten lichtgrau RAL 7035
Ausstattung:
zwei höhenverstellbare Montageschienen für die Aufnahme von Armaturen
ein Flaschenhalter mit einem Haltegurt
leichtgängige klappbare Auffahrrampe
inklusive Kennzeichnung mit Warnsymbol
Außenmaße (BxTxH): 1195 x 610 x 2099 mm
Innenmaße (BxTxH): 1038 x 408 x 1848 mm
Kapazität: 4 Flasche á 50 Literzur vorschriftsmäßigen Lagerung, zum Bereitstellen und Entleeren von Druckgasflaschen
Baumusterprüfung nach DIN EN 14470-2
TÜV-geprüft nach DIN EN 14727 (Labormöbelnorm)
Klassifizierung Typ G90 gemäß DIN EN 14470-2, Feuerwiderstandsfähigkeit 90 Minuten
mit GS- und CE-Zeichen
Ergonomische Schlossanordnung in Griffhöhe, Schloss ist mit Profilhalbzylinder
2-flügelige Tür, Türöffnungswinkel bis 170°
Be – und Entlüftung in jeder Schrankebene
Abluftanschluss auf der Schrankoberseite NW 75
Oberfläche: Außengehäuse und Flügeltür mit hochbeständiger Pulverbeschichtung lichtgrau RAL 7035; Innenkorpus aus hochwertigen Dekorplatten lichtgrau RAL 7035
Ausstattung:
zwei höhenverstellbare Montageschienen für die Aufnahme von Armaturen
ein Flaschenhalter mit vier Haltegurten
leichtgängige klappbare Auffahrrampe
inklusive Kennzeichnung mit Warnsymbol

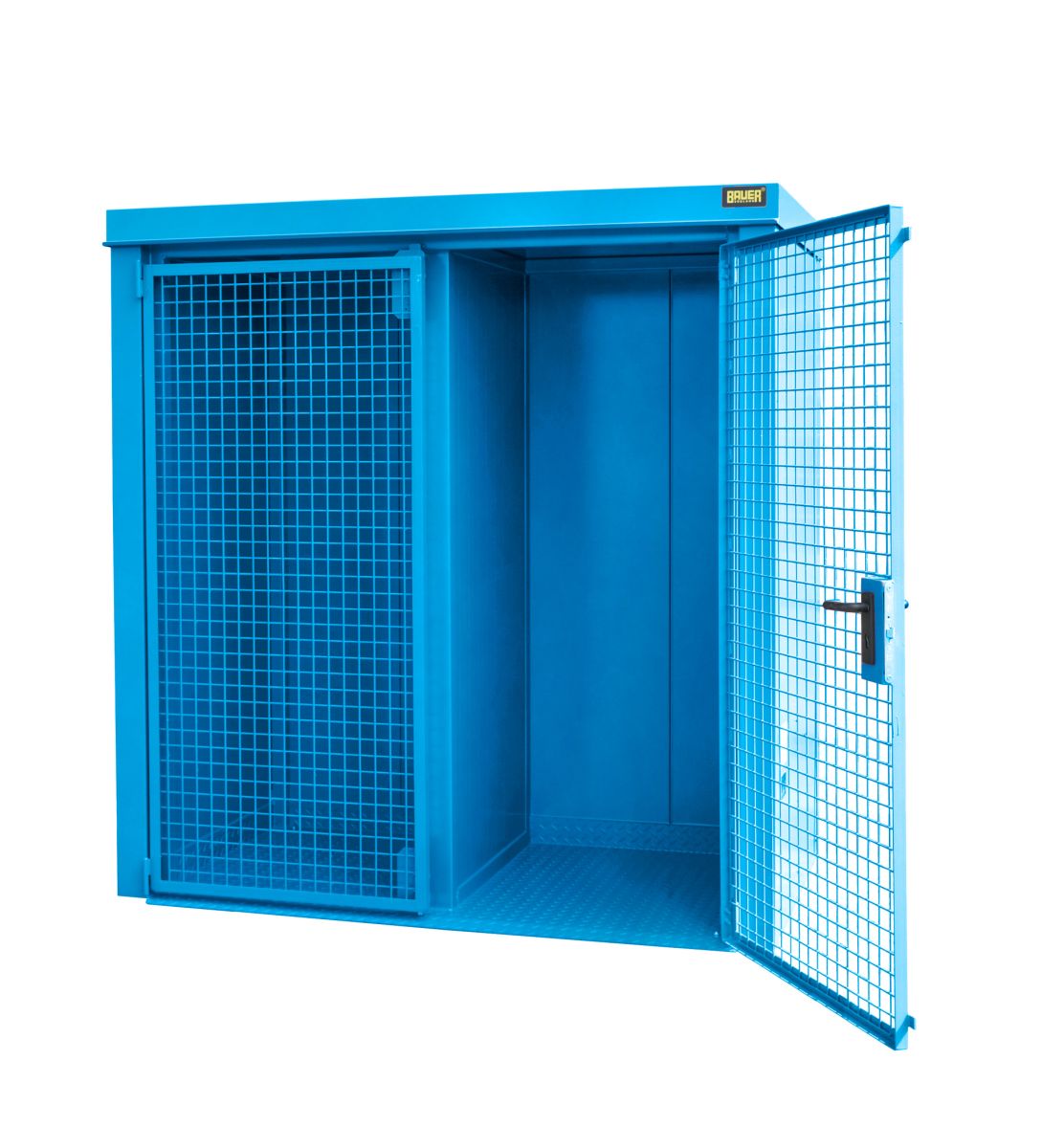

Viele Betriebe setzen bei der Lagerung von Gasflaschen auf Lager aus verzinktem Wellgitter. Das Dach dieser Lager besteht dabei zumeist aus einem lackierten Trapezblech, manche Modelle verfügen aber auch zusätzlich über eine spezielle Rückwand aus Blech. Große Flügeltüren sorgen des Weiteren für eine einfache Begehbarkeit. Mithilfe einer extra Vorrichtung für Hängeschlösser lassen sich die Türen schnell und flexibel öffnen und sicher wieder verschließen.
Für die vorschriftsmäßige Lagerung von Gasflaschen nach TRG (Technische Regeln für Druckgase) ist eine stabile Konstruktion dabei selbstverständlich unverzichtbar. Achten Sie vor dem Kauf des Lagers somit unbedingt auf eine entsprechende TRG-Zertifizierung!
Gasflaschenlager aus Beton
Als besonders robust und widerstandsfähig gelten Gefahrstofflager aus Beton. Je nach Größe können diese über eine Gesamtkapazität von bis zu 28 Gasflaschen verfügen, welche dort sicher gelagert, entleert und bereitgestellt werden können. Für ein besonders hohes Maß an Sicherheit sorgt dabei eine spezielle Brandschutz-Bauweise. Wand und Decke sollten aus einer starken Betonplatte bestehen, Stahlelemente, wie beispielsweise Türen, feuerfest verzinkt sein.
Auch bei Lagern aus Beton sollte unbedingt auf eine entsprechende Eignung nach TRG-Richtlinien geachtet werden. Sicherheitskennzeichnungen nach TRG sollten vorhanden sein. Nur so kann eine ungefährliche Lagerung garantiert werden.
Gasflaschenlager aus Stahl und sonstigen Werkstoffen
Stahl gilt als Werkstoff, welcher bei nahezu sämtlichen Arten von Gefahrstofflagern zum Einsatz kommt. Ob komplett oder nur teilweise aus Stahl, das Material eignet sich grundsätzlich ideal für die Lagerung von Gasflaschen oder anderen Gefahrstoffen. Lager aus diesem Material sind dabei meist feuerfest verzinkt, begehbar und verfügen über Lüftungsgitter sowie Entwässerungsvorrichtungen.
Neben großen, begehbaren Lagern aus Stahl kann jedoch auch auf kleine, kompakte Depots zurückgegriffen werden, welche flexibel und leicht montiert werden können. Als spezielle Lager gelten des Weiteren die sogenannten F90-Gasflaschenlager. Hierbei handelt es sich um Lager, welche hauptsächlich aus einem aus einem nichtbrennbaren Isoliermaterial bestehen und meist auch ohne Sicherheitsabstand an einer Gebäudewand eingesetzt werden können.
Gasflaschenlager aus Beton, Stahl und anderen Werkstoffen bei PROTECTO
PROTECTO bietet Ihnen stets eine umfangreiche Auswahl an geprüften, nach TRG zugelassenen Gasflaschenlagern. Unser Angebot umfasst dabei Lager aus sämtlichen für die Gasflaschenlagerung geeigneten Materialien und in den verschiedensten Größen. Je nach Bedarf können Sie zwischen kleinen, kompakten Depots oder auch großen, begehbaren und extra stabilen Gasflaschenlagern wählen.
