SAFE Gasmagazin 366 LIF verzinkt, montiert, ohne Boden

Türmaß BxH: 2.750 x 1.940 mm
Außenmaß BxTxH: 3.050 x 2.170 x 2.250 mm
Innenmaß BxTxH: 2.920 x 2.000 x 2.080 mm
Dachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)
Windlast 0,59 kN/m² (entspricht Windlastzone 2), standortbezogen, gem. Eurocode 3
Gewicht: ca. 360 kg

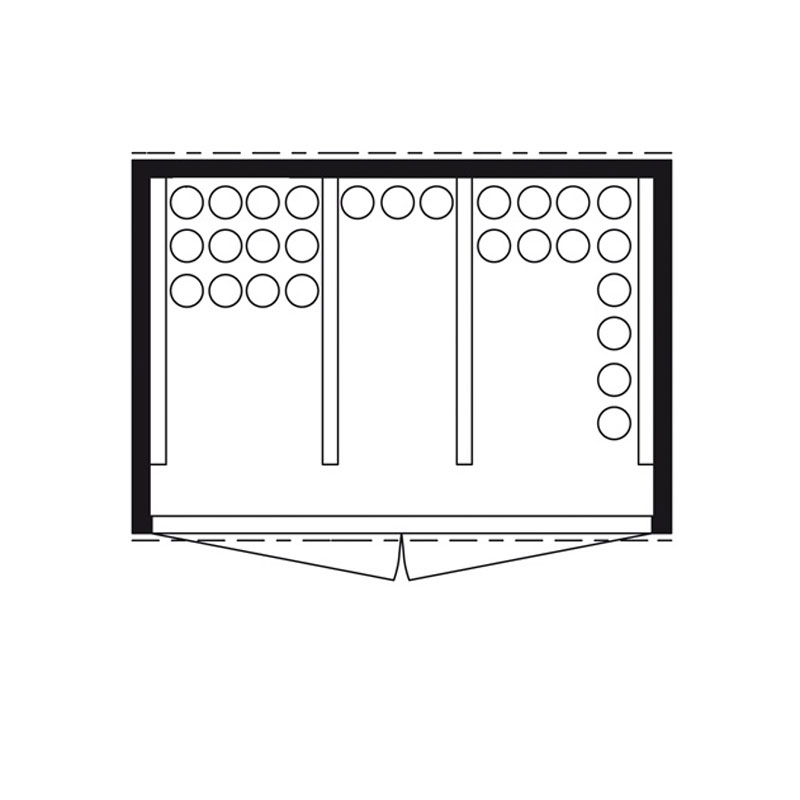

Lagerkapazität: 66 Flaschen technische Gase 50 l
oder: 36 Flaschen Propangas 33 kg
oder: 4 Gasflaschenpalette

gebaut unter Berücksichtigung der TRGS 510

Technische Beschreibung:
Außenmaße ohne Berücksichtigung von Anbauten
Innenmaße ohne Berücksichtigung von Einbauten
Wand: sendzimirverzinktes vertikales Trapezblech
Dach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der Längsseite
Tür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißt
Türanschlag DIN rechts

Einsatzgebiet:
zur Lagerung von brennbaren, nicht brennbaren und neutralen Gasen unter Berücksichtigung der TRGS 510

Achtung: gemäß TRGS 510 sind bei der Lagerung von Gasen Sicherheitsabstände zu umliegenden Gebäuden einzuhalten

Aufstellort:
Außenaufstellung
montierte Ausführung

Statische Grundlagen:
prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen
- DIN EN 1990 + NA 2010 (Grund lagen Tragwerksplanung)
- DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke),
- DIN EN 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)

Zertifikate:
- Gütesiegel Sicher mit System der Berufsgenossenschaft
- DIN ISO 9001 Zertifizierung
- CE Kennzeichnung

Kundenseitige Leistungen:
- erstellen der Fundamente, das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206
- Aufstellung, Ausrichtung und Verankerung
- Erdungsanschluss
- Prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberatern, die Ihnen gerne weiter helfen)
